Сверхширокополосные интегральные усилители мощности в корпусах поверхностного монтажа



Аннотация: Рассматриваются конструкции разработанных металлокерамических микрокорпусов, возможных изделий, изготовленных на их основе. Показана конструкция сверхширокополосного интегрального усилителя мощности в корпусе поверхностного монтажа, а также рассмотрена конструкция контактного устройства для измерения электрических параметров модулей в корпусах поверхностного монтажа.



Ключевые слова: сверхвысокие частоты, металлокерамические корпуса, интегральные усилители мощности.



1.  Введение

Одной из актуальных задач современной СВЧ техники является поиск технических решений по миниатюризации и снижению себестоимости разрабатываемых приборов. В АО «Микроволновые системы» для освоения этого направления в 2013-2016 гг. конструкторами предприятия совместно со специалистами компании Kyocera Corporation (Япония) был разработан и освоен в производстве по технологии HTCC (High Temperature Cofired Ceramic) литерный ряд герметичных металлокерамических корпусов фланцевого типа и многовыводных корпусов для поверхностного монтажа на печатную плату. Также была отработана технология сборки, настройки и герметизации модулей, выполненных на их основе.



2.  Конструкции металлокерамических микрокорпусов и модулей

В  зависимости от назначения, сложности и тепловыделения модули могут выполняться в корпусах для поверхностного монтажа на печатную плату (рис. 1а), либо в корпусах фланцевого типа (рис. 1б).



  а)                                                                               б)

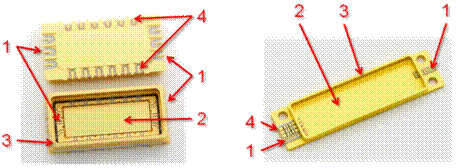

Рис 1. Конструкции металлокерамических микрокорпусов



Оба типа корпусов имеют вводы/выводы СВЧ сигнала (1), теплоотводящее основание из сплава медь-вольфрам (2), обечайку из ковара (3) и    низкочастотные вводы/выводы (4) для подачи питания и сигналов управления. Микрокорпуса имеют герметичность не хуже 1,0*10-9м3*Па/с и  могут герметизироваться различными способами.

На рис. 2 показаны четыре типа разработанных микрокорпусов с их габаритными и присоединительными размерами. Ширина корпусов составляет от 8,2 мм до 10,8 мм, длина от 14 до 34 мм. Высота корпусов с крышкой не более 3 мм.

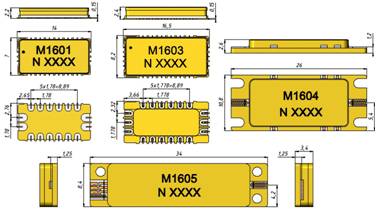

Рис. 2. Габаритные и присоединительные размеры разработанных микрокорпусов



На основе этих корпусов может быть изготовлен целый ряд различных СВЧ приборов. В многовыводных корпусах поверхностного монтажа (М1601 и М1603) возможно изготовление: малошумящих усилителей, усилителей средней мощности, аттенюаторов, фазовращателей, смесителей, детекторов и др. В корпусах фланцевого типа (М1604) могут выполняться выходные одно- и многокаскадные арсенид-галлиевые и нитрид-галлиевые усилители с выходной мощностью до 20 Вт, в том числе с детектором огибающей, а в корпусе типа М1605 - многокаскадные тракты приемных и передающих устройств с выходной мощностью до 2 Вт.

Рабочий диапазон корпусов фланцевого типа - от 0 до 20 ГГц, а корпусов поверхностного монтажа - вплоть до 26,5 ГГц.





3.  Конструкция сверхширокополосного интегрального усилителя мощности

диапазона 3,5 – 13 ГГц

Одним из устройств, созданных на базе микрокорпуса для поверхностного монтажа типа М1603, является интегральный усилитель мощности диапазона 3,5 - 13 ГГц с выходной мощностью 1,5 Вт. Фотография усилителя показана на рис. 3а.





 а)                                                                            б)

Рис. 3. Интегральный усилитель мощности диапазона 3,5 - 13 ГГц

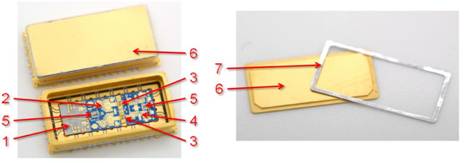

с выходной мощностью 1,5 Вт (а) и экранирующая крышка (б)



Усилитель построен на основе гибридно-монолитной технологии, описанной в [1], по балансной схеме с согласующими цепями на основе полуизолирующего арсенида галлия толщиной 100 мкм (2, 4) и компактными квадратурными мостами (5) с размерами 1,04*0,74 мм. В качестве активных элементов используются pHEMT-транзисторы с шириной затвора 1200 мкм (3) . На входе усилителя установлена поликоровая плата (1) толщиной 0,127 мм с цепями задания режима транзисторов. Усилитель герметизируется при помощи экранирующей крышки (6) и специальной преформы (7) припоя, повторяющей контур обечайки корпуса (см. рис 3б). Оплавление происходит в вакуумной печи с разреженным азотом при температуре 300 ºС и затем герметизированный модуль можно устанавливать на печатную плату с использованием припоя типа Sn62.



На рис. 4 показаны частотные характеристики выходной мощности и КПД разработанного усилителя.

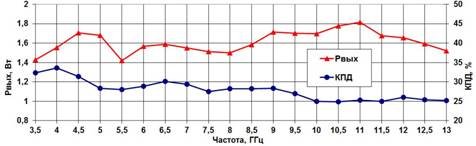

Рис. 4. Типовые частотные характеристики выходной мощности и КПД усилителя



Пример установки изготовленного интегрального усилителя мощности на печатную плату многоканального усилителя показан на рис. 5а. На рис. 5б приведено изображение фрагмента печатной платы, полученное при помощи тепловизора, с указанием температур корпуса интегрального усилителя, находящегося во включенном состоянии, и печатной платы, установленной в металлический корпус. Перегрев корпуса усилителя при рассеиваемой мощности порядка 3,5 Вт относительно печатной платы, установленной в металлический корпус, составил не более 5 ºС.



  а)                                                                              б)

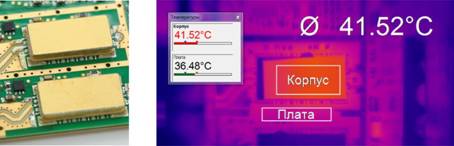

Рис. 5. Пример установки интегрального усилителя на печатную плату (а) и изображение,

полученное при помощи тепловизора (б)



Для тестирования изделий в металлокерамических корпусах фланцевого типа используются СВЧ контактные устройства с прижимным контактом центрального проводника подводящих коаксиальных линий, а для корпусов поверхностного монтажа такой тип подключения не подходит. Поэтому для них было разработано специальное контактное устройство с использованием пружинных микроконтактов (см. рис 6).

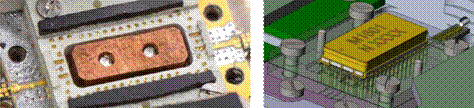

 Рис. 6. Конструкция контактного устройства для корпусов поверхностного монтажа

(фотография - слева и трехмерная модель конструкции - справа)



Результаты измерений тестовых корпусов с СВЧ вводами, нагруженными на высокочастотные согласованные нагрузки , показали, что разработанное контактное устройство способно работать вплоть до 18 ГГц. Измеренный КСВН составил не более 1,5.

С   помощью описанного контактного устройства проводится полный цикл измерений электрических параметров изделий, в том числе в режиме большого сигнала.



4.  Заключение

В  работе показаны конструкции четырех типов металлокерамических корпусов, как фланцевого типа, так и поверхностного монтажа, изготовленных по технологии HTCC и имеющих низкий КСВН СВЧ вводов/выводов (КСВН <1,2) в диапазоне частот от 0 до 26,5 ГГц, которые могут применяться для создания широкого ряда функциональных СВЧ устройств.

Разработан усилительный модуль поверхностного монтажа в корпусе типа М1603 с перекрытием по частоте более 3:1 в диапазоне частот от 3,5 до 13 ГГц с выходной мощностью 1,5 Вт. Показан вариант установки модуля на печатную плату и оценка температурного перегрева относительно платы, установленной в металлический корпус. Рассмотрена конструкция контактного устройства с возможностью измерений параметров модуля без использования пайки.
