АО "Микроволновые системы"
Разработка и производство твердотельных модулей СВЧ

Интегральные микросхемы СВЧ усилителей

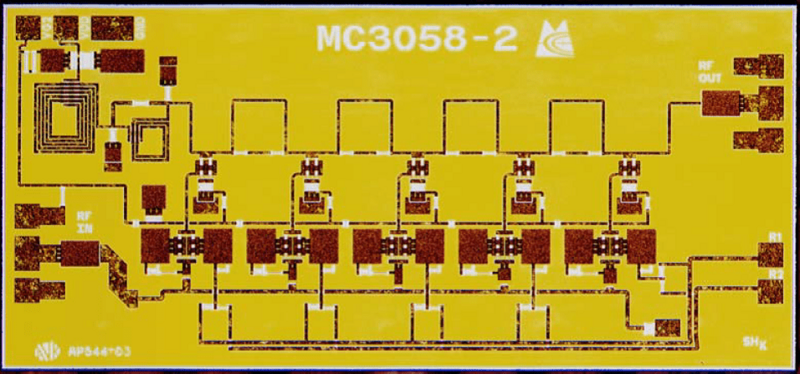

МС3058-2

Описание:

МС3058-2 широкополосный GaAs усилитель мощности с коэффициентом усиления 14 дБ, положительным наклоном АЧХ и однополярным питанием.

Основные особенности:

  • Полоса рабочих частот: от 2 до 20 ГГц
  • Коэффициент усиления: Ку = 15 дБ
  • Напряжение питания: Vdd = 5 В
  • Выходная мощность: Р-1 = 16 дБм
  • Размеры кристалла: 3.14 х 1.55 х 0.1 мм3



Основные электрические характеристики (Vdd = 5 В, Idq = 95 мА, Т = 25°С)

Наименование параметра

Обозначение

Единицы измерения

Значение

Примечание

Не менее

Не более

Диапазон рабочих частот

Δf

ГГц

2

20



КСВН вход / выход

КСВН

1,5 / 1,85



Коэффициент усиления в линейном режиме

Ку

дБ

14

17



Выходная мощность Р-1

Р-1

дБм

17

F=2 ГГц

16

F=10 ГГц

13

F=20 ГГц

Коэффициент шума

Кш

дБ

5,4

F=2 ГГц

3

F=10 ГГц

3,9

F=20 ГГц


Условное обозначение при заказе

Модуль МС3058-2 – МКШУ.460871.044 ТУ

Документация

Техническое описание

Сравнение с аналогами

Рекомендации по монтажу

Дополнительная информация
