Мощные широкополосные СВЧ-усилители

MS00802540

0,8 – 2,5 ГГц / 40 Вт / 56 дБ

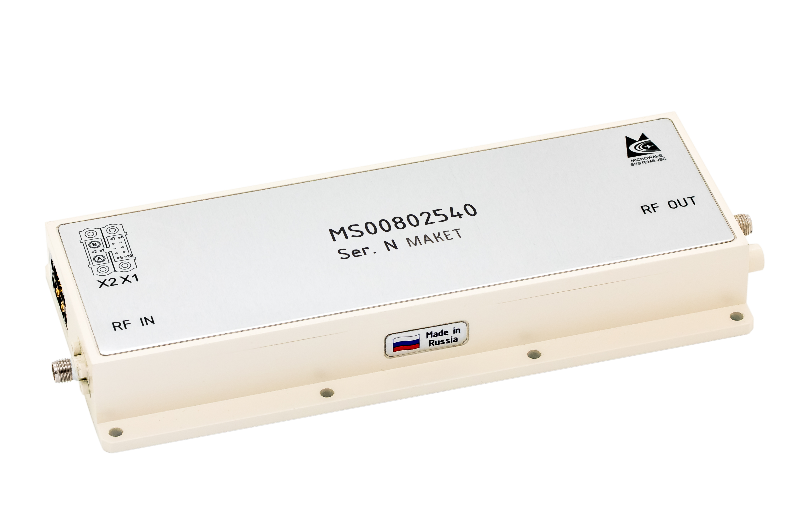

Прибор MS00802540 – СВЧ усилитель мощности диапазона частот 0,8 – 2,5 ГГц с выходной мощностью не менее 40 Вт, коэффициентом усиления 56 дБ и неравномерностью коэффициента усиления ±1.5 дБ. MS00802540 построен на основе современной GaN технологии и обеспечивает высокую надежность и стабильность параметров. Герметичная конструкция обеспечивает работу в условиях воздействия различных ВВФ.

Основные особенности

  • Выходная мощность 40 Вт
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0.5дБ – 17.6дБ)
  • Встроенный детектор выходной мощности
  • Встроенный скоростной модулятор
    питания (300 нс)
  • Температурная компенсация усиления
  • Высокая надежность и стойкость к ВВФ

Применение:

  • Телекоммуникационные системы
  • Измерительное оборудование
  • Широкополосная радиотелеметрия
  • Системы связи
  • Волоконная оптика

Электрические параметры @ T=25°C, VDC =+27 В,  Zs=ZL=50 Ом

Параметры

Обозначение

Мин.

Тип.

Макс.

Ед. изм.

Рабочий диапазон частот

BW

0.8



2.5

ГГц

Выходная мощность при Pвх=0 dBm

P0dBm

40

55



Вт

Коэффициент усиления в линейном режиме

Gss

48

56

58

дБ

Неравномерность АЧХ

DG



±1.0

±1.5

дБ

КСВН вход / выход

VSWR In/Out



1.3 / 1.5

2.0 / 2.0



Напряжение питания

VDC

26

27

30

В

Потребляемый ток@ Psat

IDD





6

A



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

187.7 x 75.4 x 23

мм

Макс.

Масса

0.62

кг

Макс.

СВЧ соединители

SMA (f)





Вводы питания, модуляции, управления

X1: Harwin M80-5101022





X2 : Harwin M80-5T10222M2-01-331-01-331

Охлаждение

Внешний теплоотвод








Условное обозначение при заказе

Прибор MS00802540 МКШУ.460871.052 ТУ

Документация

Техническое описание
