АО "Микроволновые системы"
Разработка и производство твердотельных модулей СВЧ

Мощные широкополосные СВЧ-усилители

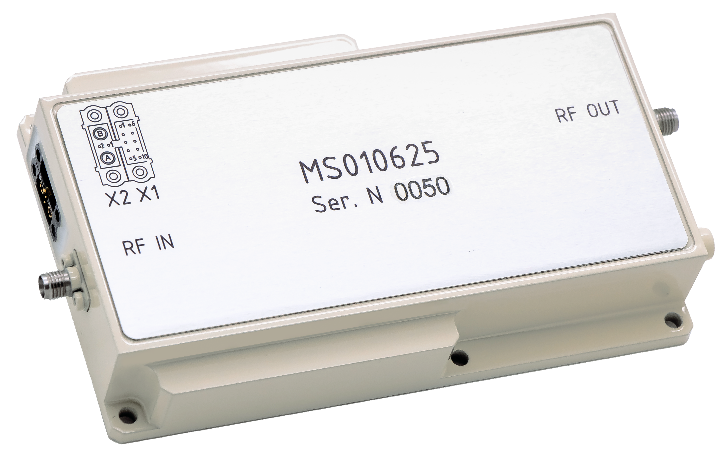

MS010625

1 – 6 ГГц / 30 Вт / 56 дБ

Прибор MS010625 - широкополосный СВЧ усилитель мощности диапазона частот 1 – 6 ГГц с типовой выходной мощностью 30 Вт, коэффициентом усиления 54 дБ и неравномерностью коэффициента усиления ±2.0 дБ. MS010625 построен на основе современной GaN технологии и обеспечивает высокую надежность и стабильность параметров. Герметичная конструкция обеспечивает работу в условиях воздействия различных ВВФ.

Основные особенности

  • Выходная мощность 30 Вт
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (1дБ ÷ 31 дБ)
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Питание от одного источника питания +27В



 Электрические параметры при  T=25°C, VDC=+27 В, 50 Ом

Параметры

Обозначение

Мин.

Тип.

Макс.

Ед. изм.

Рабочий диапазон частот

DF

1



6

ГГц

Выходная мощность при Рвх = 2 мВт в непрерывном режиме

Psat

27

32



Вт

Коэффициент усиления в линейном режиме

Gss

52

54

62

дБ

Неравномерность АЧХ

DG



±2.0

±2.5

дБ

КСВН входа/выхода

VSWR in/out



1.2 / 1.4

2.0 / 2.5



Напряжение питания

VDC

26,0

27,0

30,0

В

Ток потребления

I





7,5

А



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

147.5 x 78.6 x 24.0

мм

макс

Масса

<0,45

кг

макс

СВЧ соединители

 SMA(f)





Вводы питания, модуляции, управления

X1:HWT M80-5101022
X2 : HWT HW22Y0202N





Охлаждение

Внешний теплоотвод

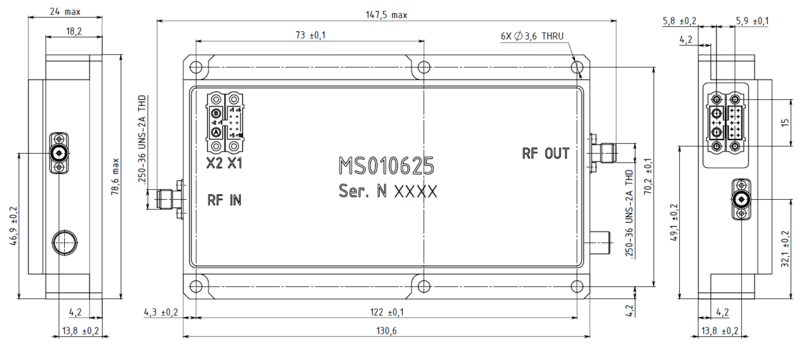

Габаритный чертеж

ms010625


Условное обозначение при заказе

Прибор MS010625 МКШУ.460871.052 ТУ

Документация

Техническое описание

MS010625. Operation Manual

Дополнительная информация

Power Amplifier Modules. MS010625

Публикации. Усилитель СВЧ мощности диапазона 1—6 ГГц с выходной мощностью 30 Вт на основе GaN транзисторных балансных схем

Publications. 1-6 GHz 35W Balanced GaN-HEMT Power Amplifier with Innovative Quadrature Couplers

Публикации. Балансный GAN-HEMT усилитель с выходной мощностью 35 Вт в диапазоне частот 1-6 ГГц с инновационными квадратурными мостами
