Мощные широкополосные СВЧ-усилители

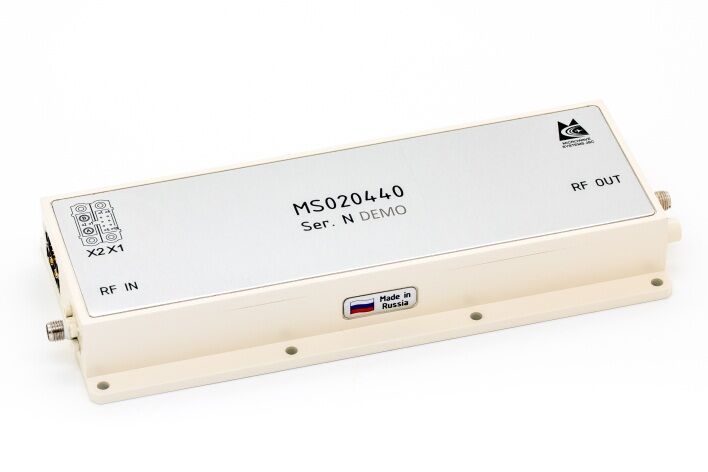

MS020440

2 – 4 ГГц / 40 Ватт / 56 дБ

Усилитель MS020440 предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 2 до 4 ГГц. Прибор построен на основе современных GaInP, GaAs и GaN транзисторов, монолитных интегральных схем, обеспечивающих высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Прибор предназначен для различных промышленных применений: измерительная техника, системы связи и т.д.

ОСНОВНЫЕ ОСОБЕННОСТИ

  • Мгновенная октавная полоса
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0,9 дБ ÷ 27,9 дБ)
  • Тонкопленочная ГИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Питание от одного источника питания +27В





 ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ   при  T = 25 °C, VDC+=+27 В, 50 Ω

Параметры

Обозн.

Мин.

Макс.

Ед. изм.

Рабочий диапазон частот

DF

2

4

ГГц

Выходная мощность в режиме насыщения

Psat

45

48

Вт

Выходная мощность в непрерывном режиме при Рвх=1 мВт

Pout

40

55

Вт

Коэффициент усиления в линейном режиме

Gss

48

58

дБ

Неравномерность АЧХ

DG



3,0

дБ

КСВН входа и выхода

VSWR in/out



2,0/2,0



Фазовая неидентичность



±20

градусов

Напряжение питания

VDC+

26,0

30,0

В

Ток потребления по цепи питания

I+



6.0

А






ПАРАМЕТРЫ КОНСТРУКЦИИ

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

187,7 x 75,4 x 23,0

мм

макс

Масса

0,62

кг

макс

СВЧ соединители

 SMA(f)





Вводы питания, модуляции, управления

Разъемы Harwin





Охлаждение

Внешний теплоотвод










Условное обозначение при заказе

Прибор MS020440 МКШУ.460871.052 ТУ

Документация

Техническое описание

MS020440. Operation Manual

Дополнительная информация

Power Amplifier Modules. MS020440
