АО "Микроволновые системы"
Разработка и производство твердотельных модулей СВЧ

Мощные широкополосные СВЧ-усилители

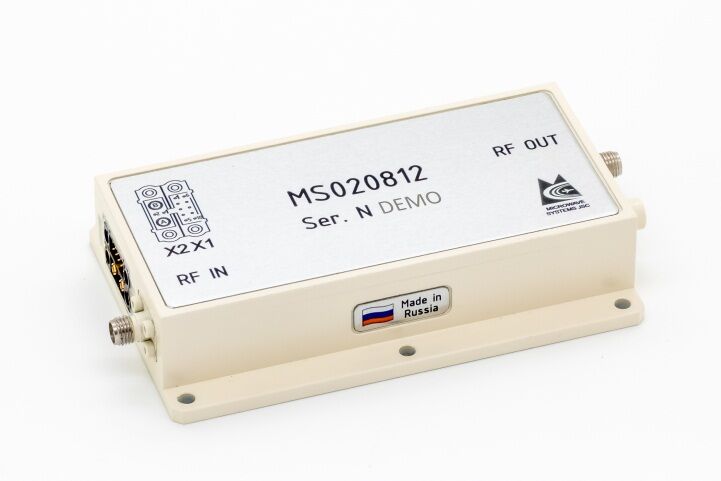

MS020812

2 – 8 ГГц / 12 Ватт / 52 дБ

Усилитель MS020812 предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 2 до 8 ГГц. Прибор построен на основе современных GaAs и GaN транзисторов, монолитных интегральных схем, обеспечивает высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Прибор предназначен для различных промышленных применений: измерительная техника, системы связи и т.д.

Основные особенности

  • Мгновенная полоса 2 октавы
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0,9дБ ÷ 27,9 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Питание от одного источника питания +27В



Электрические параметры при T=25°C, VDC =+27 В, 50 Ом

Параметры

Обозначение

Мин.

Макс.

Ед. изм.

Рабочий диапазон частот

DF

2

8

ГГц

Выходная мощность при Рвх = 1 мВт в непрерывном режиме

Psat

12



Вт

Коэффициент усиления в линейном режиме

Gss

46

56

дБ

Неравномерность АЧХ

DG



5,0

дБ

КСВН входа и выхода

VSWR in/out



<2,5



Напряжение питания

VDC

26,0

30,0

В

Ток потребления

I+



2,4

А



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

121,9 x 66,9 x 23,2

мм

макс

Масса

<0,32

кг

макс

СВЧ соединители

SMA(f)





Вводы питания, модуляции, управления

Разъемы Harwin





Охлаждение

Внешний теплоотвод

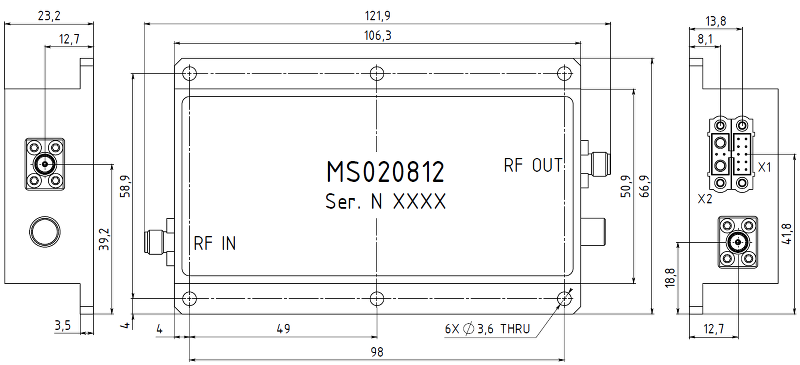

Габаритный чертеж


Условное обозначение при заказе

Прибор MS020812 МКШУ.460871.052 ТУ

Документация

Техническое описание

MS020812. Operation Manual

Дополнительная информация

Power Amplifier Modules. MS020812
