АО "Микроволновые системы"
Разработка и производство твердотельных модулей СВЧ

Мощные широкополосные СВЧ-усилители

MS061802

6 – 18 ГГц / 2 Ватт / 37 дБ

Усилитель MS061802 предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазоне частот от 6 до 18 ГГц. Модуль построен на основе современных GaAs-транзисторов, монолитных и гибридных интегральных схем, обеспечивающих высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии и технологии пассивных ИС на арсениде галлия, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Усилитель предназначен для применения в измерительной технике, аппаратуре ЭМС-тестирования, связи и.т.д.

Основные особенности

  • Октавная мгновенная полоса
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0,9 дБ – 27,9 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Питание от одного источника питания +9В



Электрические параметры при  T=25°C, VDC =+9 В, 50 Ом

Параметры

Обозн.

Мин. Макс.

Ед. изм.

Рабочий диапазон частот

DF

6

18

ГГц

Выходная мощность в режиме насыщения

Psat

2,0



Вт

Выходная мощность при компрессии 1 дБ

P1dB

1,8



Вт

Коэффициент усиления в линейном режиме

Gss

34

44

дБ

Неравномерность АЧХ

DG



±2,5

дБ

КСВН входа и выхода

VSWR in/out



<2,5



Фазовая неидентичность



±25

градусов

Напряжение питания

VDC+

8,6

10

В

Ток потребления

I+



2,5

А



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

101,8 x 54,7 x 23,1

мм

макс

Масса

<0,18

кг

макс

СВЧ соединители

 SMA(f)





Вводы питания, модуляции, управления

Паяные контакты





Охлаждение

Внешний теплоотвод

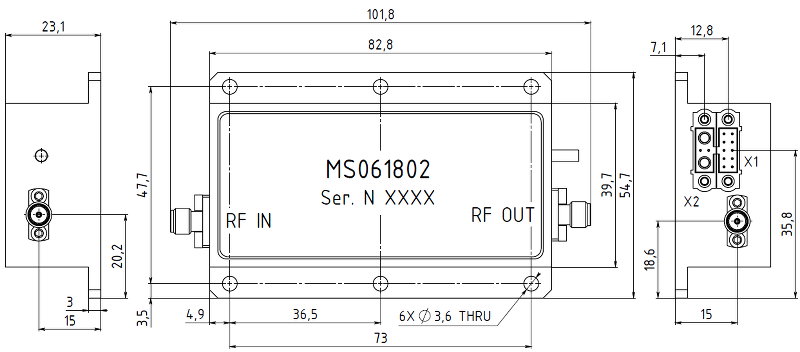

Габаритный чертеж

 ГАБАРИТНЫЙ ЧЕРТЕЖ


Условное обозначение при заказе

Прибор MS061802 МКШУ.460871.053 ТУ

Документация

Техническое описание

MS061802. Operation Manual

Дополнительная информация

Power Amplifier Modules. MS061802
