АО "Микроволновые системы"
Разработка и производство твердотельных модулей СВЧ

Мощные широкополосные СВЧ-усилители

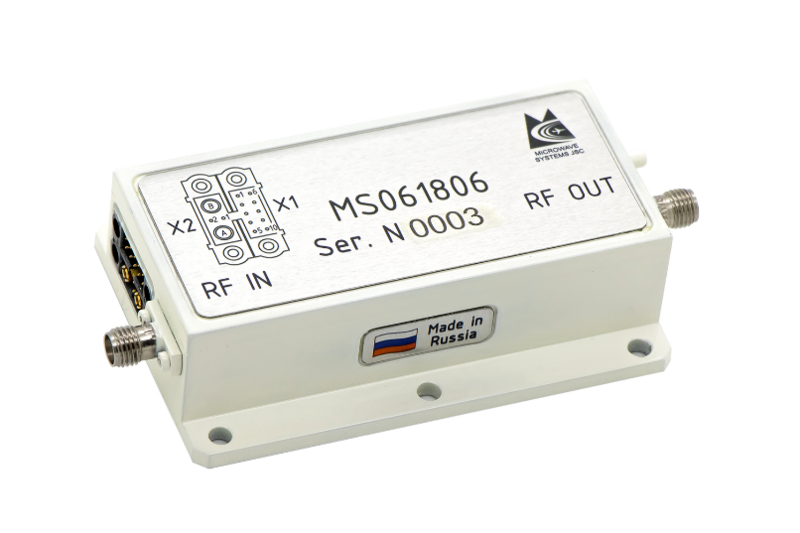

MS061806

6 – 18 ГГц / 8 Вт / 49 дБ

MS061806 – широкополосный СВЧ усилитель мощности диапазона частот 6 – 18 ГГц с типовой выходной мощностью 8 Вт, коэффициентом усиления 49 дБ и неравномерностью коэффициента усиления ±1.1 дБ. MS061806 построен на основе современной GaN технологии и обеспечивает высокую надежность и стабильность параметров. Герметичная конструкция обеспечивает работу в условиях воздействия различных ВВФ.

Основные особенности

  • Выходная мощность 8 Вт
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (1дБ – 31дБ)
  • Встроенный детектор выходной мощности
  • Встроенный скоростной модулятор питания (300 нс)
  • Температурная компенсация усиления
  • Высокая надежность и стойкость в ВВФ



Применение:

  • Телекоммуникационные системы
  • Измерительное оборудование
  • Широкополосная радиотелеметрия
  • Системы связи
  • Волоконная оптика



Электрические параметры при T = 25 °C, VDC =+27 В , 50 Ом

Параметры

Обозначение

Мин.

Тип.

Макс.

Ед. изм.

Рабочий диапазон частот

BW

6



18

ГГц

Выходная мощность при Pвх= 3 dBm

P3dBm

6

8

9

Вт

Коэффициент усиления в линейном режиме

Gss

44

49

54

дБ

Неравномерность АЧХ

DG



±1.1

±2.5

дБ

КСВН вход / выход

VSWR In/Out



1.9 / 2.2

2.0 / 2.5



Напряжение питания

VDC

26

27

30

В

Потребляемый ток@ Psat

IDD





2.2

A



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

98.2 x 52.2 x 22.5

мм

макс

Масса

0.17

кг

макс

СВЧ соединители

SMA(f)





Вводы питания, модуляции, управления

X1: Harwin M80-5101022
X2 : Harwin M80-5T10222M2-01-331-01-331





Охлаждение

Внешний теплоотвод

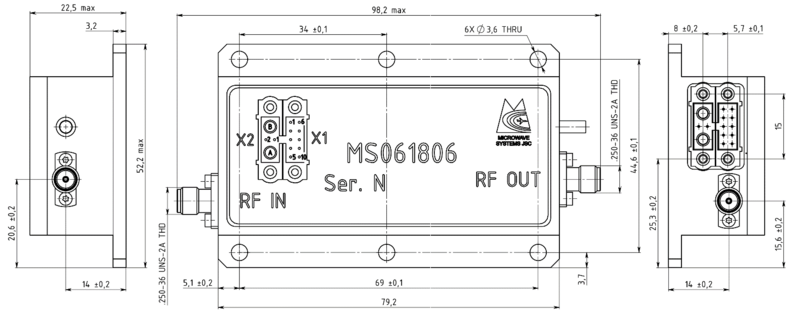

Габаритный чертеж


Условное обозначение при заказе

Прибор MS061806

Документация

Техническое описание
