РМ12-С8

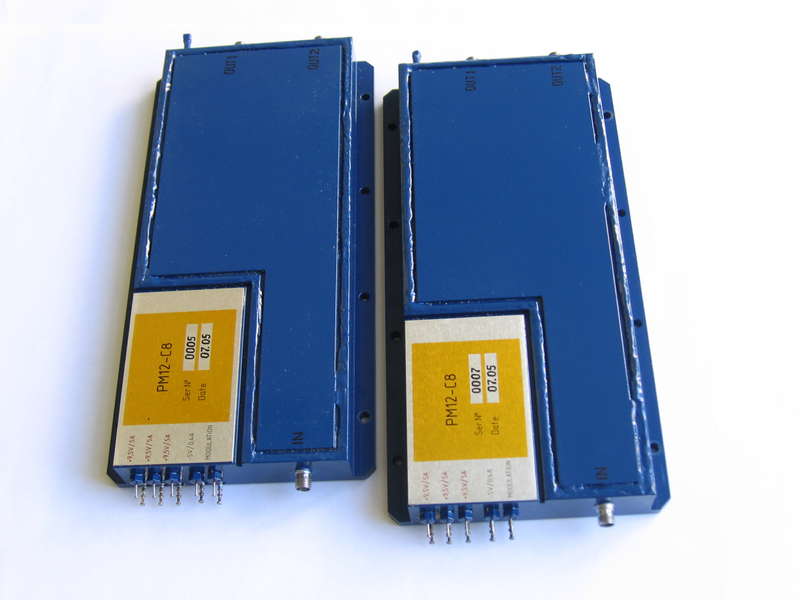

Широкополосный мощный СВЧ усилитель PM12-C8 1 – 2 ГГц / 2х10 Вт / 44 дБ. Усилитель PM12-C8 предназначен для усиления непрерывных, импульсных и модулированных сигналов в L-диапазоне. Усилитель построен на основе современных GaAs гетероструктурных мощных транзисторов, что обеспечивает высокую выходную мощность в октавной полосе частот, высокое и равномерное усиление, широкий динамический и температурный диапазоны, высокую линейность передаточной характеристики. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, эффективными схемами согласования и суммирования мощности, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией.
Основные особенности
- Два синфазных выходных канала
- Транзисторный класса А/АВ
- Октавная мгновенная полоса
- Малые габариты и масса
- Возможность модуляции выходной мощности и тока
- Температурная компенсация усиления
- Высокая идентичность АЧХ и ФЧХ
- Встроенный детектор выходной мощности
- Тонкопленочная ГИС технология
- Высокая надежность
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ при T=25°C, VDC+ =+9 В, VDC- = -5 В, 50 Ом
|
Параметры |
Обозн. |
Мин. |
Тип. |
Макс. |
Ед. изм. |
|---|---|---|---|---|---|
|
Рабочий диапазон частот |
BW |
1.0 |
|
2.0 |
ГГц |
|
Выходная мощность в непрерывном режиме |
Psat |
10 |
14 |
|
Вт |
|
Входная мощность при заданной Psat |
Pin |
|
1 |
|
мВт |
|
Выходная мощность при компрессии 1 дБ |
P1dB |
9 |
12 |
|
Вт |
|
Коэффициент усиления в линейном режиме |
Gss |
40 |
44 |
47 |
дБ |
|
Неравномерность АЧХ |
DG |
|
±0.5 |
±1.0 |
дБ |
|
Изменение усиления в диапазоне -40...+70°C |
DGt |
|
±0.75 |
±1.5 |
дБ |
|
КСВН входа и выхода |
VSWR in/out |
|
|
2:1 |
|
|
Уровень гармоник при мощности Psat |
Pnw |
|
-25 |
-12 |
дБс |
|
Фазовая неидентичность |
Dφ |
|
±12 |
±20 |
градусов |
|
Время нарастания/спада выходной мощности |
Tr |
|
100 |
200 |
нсек |
|
Напряжение питания 1 |
VDC+ |
8.6 |
9 |
10.5 |
В |
|
Ток потребления по цепи питания 1 |
I+ |
|
11 |
14 |
А |
|
Напряжение питания 2 |
VDC- |
-4.7 |
-5 |
-5.5 |
В |
|
Ток потребления по цепи питания 2 |
I- |
|
-0.2 |
-0.3 |
А |
ПАРАМЕТРЫ КОНСТРУКЦИИ
|
Параметры |
Значения |
Ед. изм. |
Огранич. |
|---|---|---|---|
|
Габаритные размеры |
223 x 100 x 22,5 |
мм |
макс |
|
Масса |
0.85 |
кг |
макс |
|
СВЧ соединители |
3.5/1.52 (СРГ50-751ФВ) или SMA(f) |
|
|
|
Вводы питания, модуляции, контроля |
Паяные контакты |
|
|
|
Охлаждение |
Внешний теплоотвод |
|
|

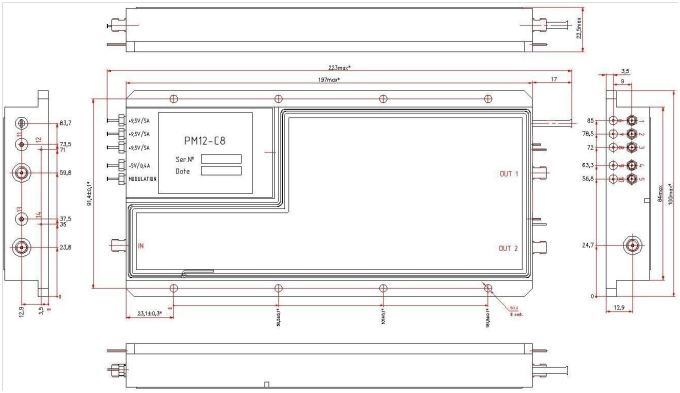

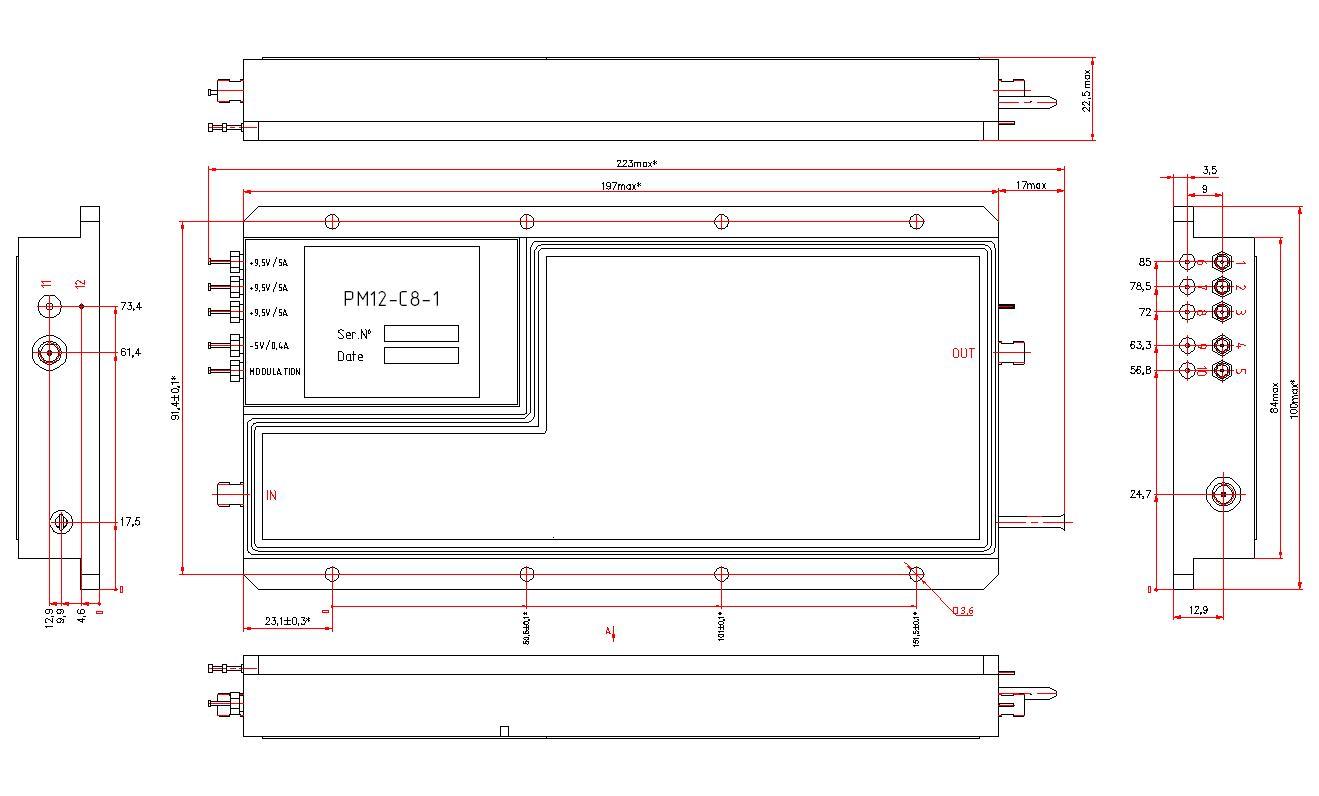

ГАБАРИТНЫЙ ЧЕРТЕЖ
