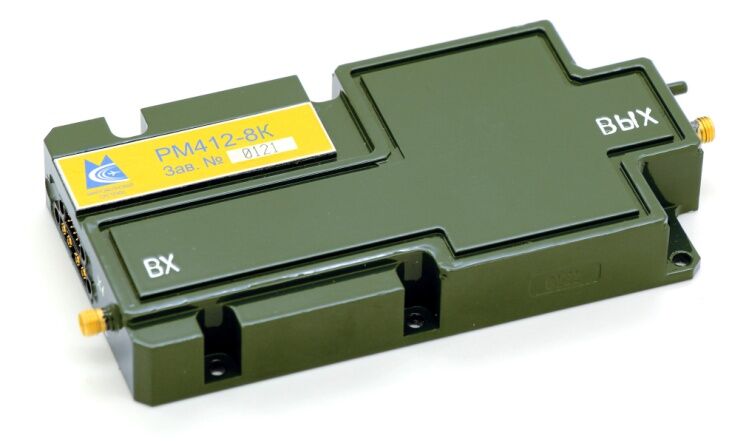

РМ412-8К

Усилитель РМ412-8К предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 4 до 12 ГГц. Модуль построен на основе современных GaAs-транзисторов, монолитных и гибридных интегральных схем, обеспечивающих высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии и технологии пассивных ИС на арсениде галлия, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Усилитель предназначен для применения в качестве выходного канального усилителя в твердотельных передатчиках, а также в измерительной технике, аппаратуре ЭМС-тестирования и т.д.

Основные особенности

  • Мгновенная полоса 1,5 октавы
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0,9дБ ÷ 27,9 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Высокая надежность и стойкость к ВВФ





Электрические параметры при  T=25°C, VDC+ =+9 В, VDC- = -9 В, 50 Ом

Параметры

Обозн.

Мин.

Макс.

Ед. изм.

Рабочий диапазон частот

C

4

12

ГГц

Выходная мощность в непрерывном режиме

Psat

10



Вт

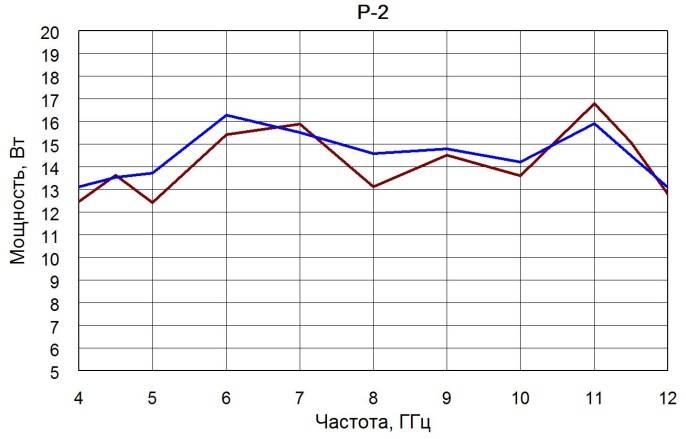

Выходная мощность при компрессии 2 дБ

P2dB

8



Вт

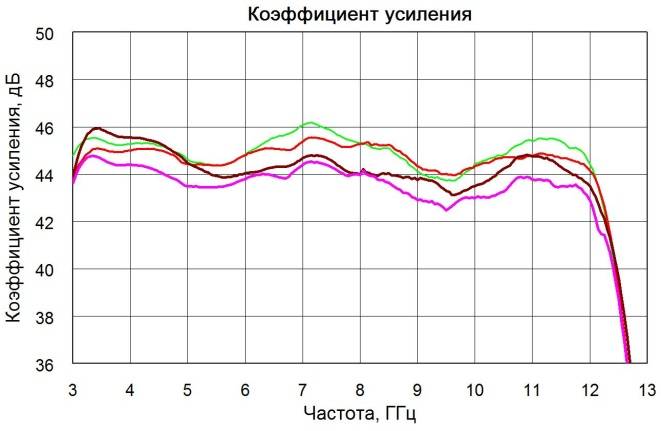

Коэффициент усиления в линейном режиме

Gss

39

48

дБ

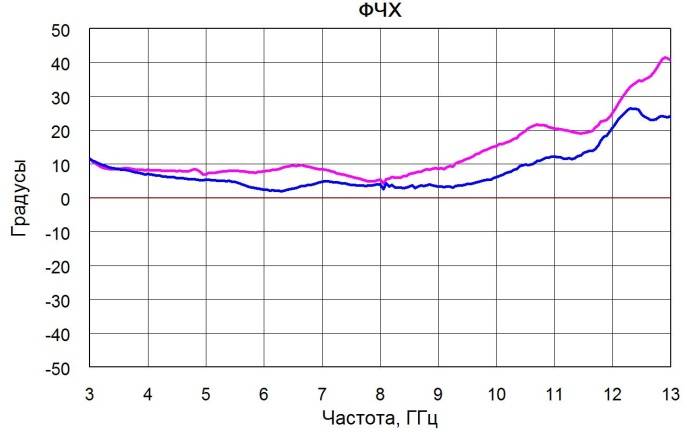

Неравномерность АЧХ

DG



5.0

дБ

Изменение усиления в диапазоне -60...+60°C

DGt



±2.0

дБ

КСВН входа и выхода

VSWR in/out



<2.5



Напряжение питания 1

VDC+

8.6

10

В

Ток потребления по цепи питания 1

I+



11

А

Напряжение питания 2

VDC-

-10

-8.6

В

Ток потребления по цепи питания 2

I-



<0.2

А



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

150,0 x 70,0 x 19,3

мм

макс

Масса

<0.45

кг

макс

СВЧ соединители

3.5/1.52 (СРГ50-751ФВ) или SMA(f)





Вводы питания, модуляции, управления

Разъемы Harwin





Охлаждение

Внешний теплоотвод

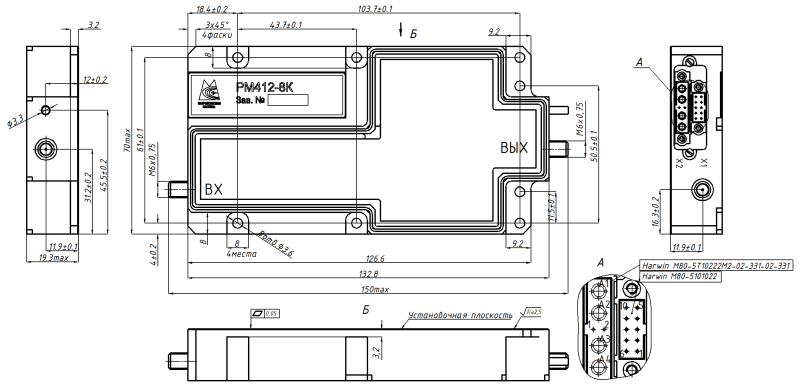

Габаритный чертеж


Условное обозначение при заказе

Прибор РМ412-8К МКШУ.460871.011 ТУ

Документация

Техническое описание

Дополнительная информация

Публикации. Сверхширокополосный усилитель диапазона частот 4 - 12 ГГц с выходной мощностью 15 Вт
