АО "Микроволновые системы"
Разработка и производство твердотельных модулей СВЧ

Мощные широкополосные СВЧ-усилители

УМ1520Б

Усилитель УМ1520Б предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 4 до 12 ГГц. Прибор построен на основе современных GaAs и GaN транзисторов, монолитных интегральных схем, обеспечивает высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Прибор предназначен для различных промышленных применений: измерительная техника, системы связи и т.д.

Основные особенности

  • Мгновенная полоса 1,5 октавы
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0,9дБ ÷ 27,9 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Высокая надежность и стойкость к ВВФ



Электрические параметры при  T = 25 °C, VDC1+ =+27 В, VDC2+ =+9 В , VDC- = -9 В, 50 Ω

Параметры

Обозн.

Мин.

Макс.

Ед. изм.

Рабочий диапазон частот

DF

4

12

ГГц

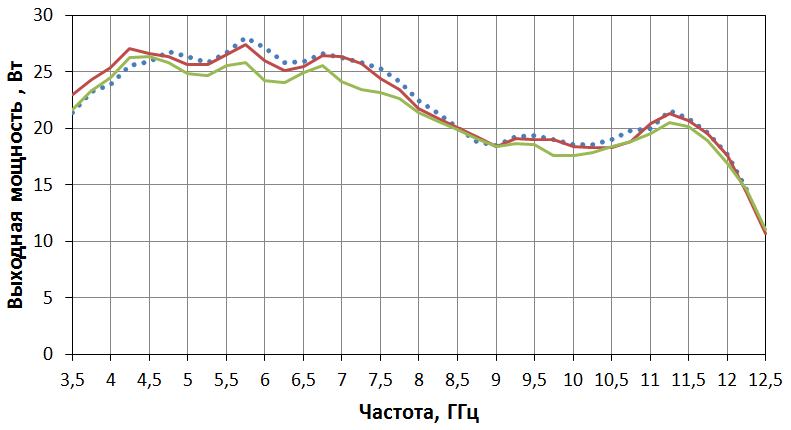

Выходная мощность в непрерывном режиме при Рвх=2 мВт в участке диапазона 4 - 6 ГГц

Pout

22



Вт

Выходная мощность в непрерывном режиме при Рвх=2 мВт в участке диапазона 6 - 12 ГГц

Pout

15



Вт

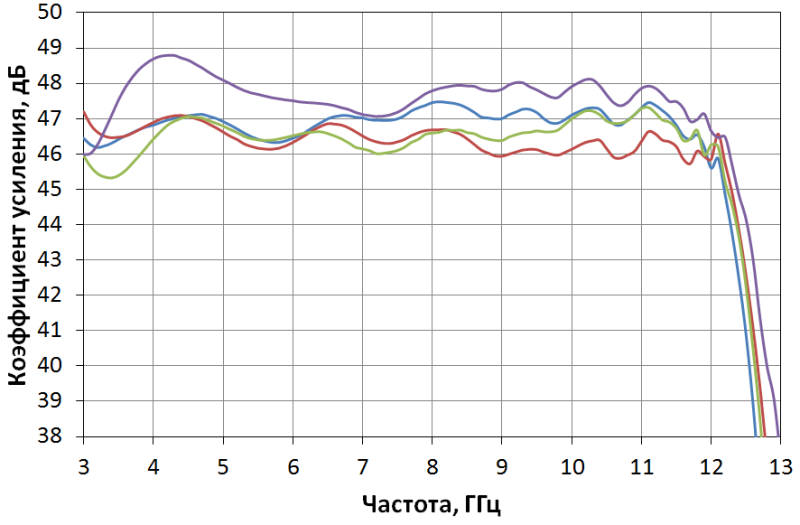

Коэффициент усиления в линейном режиме

Gss

45

55

дБ

Неравномерность АЧХ

DG



5,0

дБ

Изменение усиления в диапазоне -40…+60°C

DGt



5,0

дБ

КСВН входа и выхода

VSWR in/out



2,0/2,5

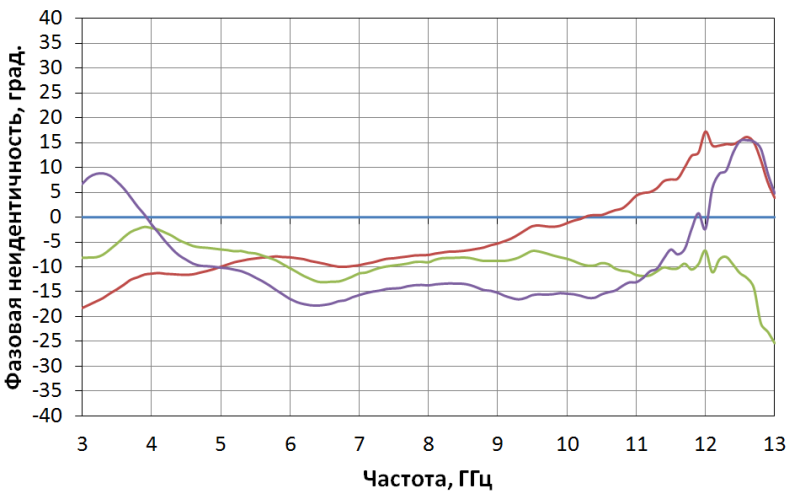

Фазовая неидентичность



±25

градусов

Напряжение питания 1

VDC1+

26,0

30,0

В

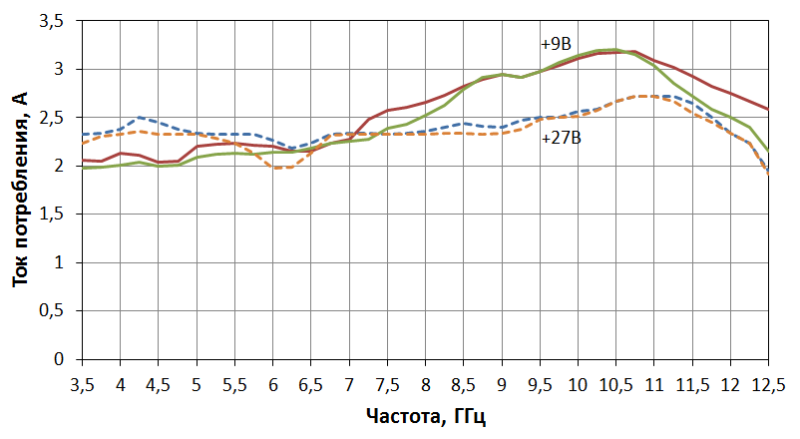

Ток потребления по цепи питания 1

I+



3,3

А

Напряжение питания 2

VDC2+

8,5

9,5

В

Ток потребления по цепи питания 2

I+



4,0

А

Напряжение питания 3

VDC-

-9,5

-8,5

В

Ток потребления по цепи питания 3

I-



0,15

А

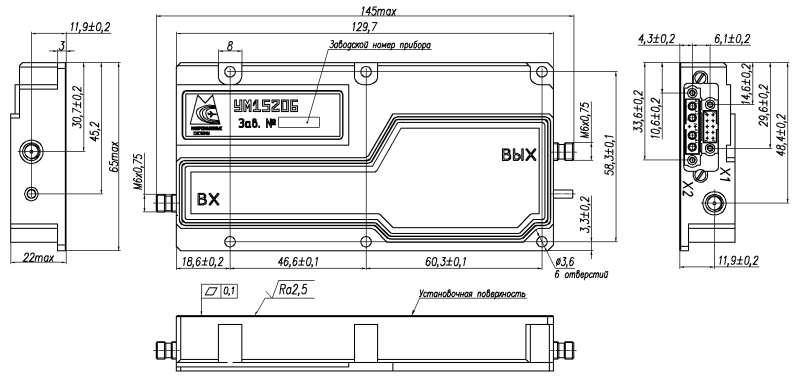

Габаритный чертеж

Габаритные размеры


Условное обозначение при заказе

Прибор УМ1520Б МКШУ.460871.030 ТУ

Документация

Техническое описание

Назначение выводов

Дополнительная информация

Публикации. Cовременные твердотельные СВЧ-модули. Новые разработки компании "Микроволновые системы"
