АО "Микроволновые системы"
Разработка и производство твердотельных модулей СВЧ

Мощные широкополосные СВЧ-усилители

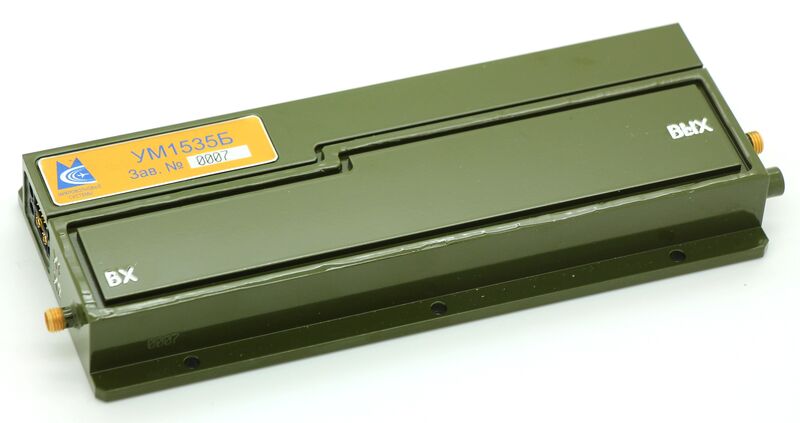

УМ1535Б

Прибор УМ1535Б предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 2 до 4 ГГц. Прибор построен на основе современных GaInP, GaAs и GaN транзисторов, монолитных интегральных схем, обеспечивающих высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Прибор предназначен для различных промышленных применений: измерительная техника, системы связи и т.д.

Основные особенности

  • Мгновенная октавная полоса
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0,5дБ ÷ 15,5 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Высокая надежность и стойкость к ВВФ

 Электрические параметры при  T = 25 °C, VDC+ =+27 В, VDC- = -9 В, 50 Ω

Параметры

Обозн.

Мин.

Макс.

Ед. изм.

Рабочий диапазон частот

DF

2

4

ГГц

Выходная мощность в непрерывном режиме при Рвх=1 мВт

Pout

40

55

Вт

Коэффициент усиления в линейном режиме

Gss

48

58

дБ

Неравномерность АЧХ

DG



3,0

дБ

Изменение усиления в диапазоне -40…+60°C

DGt



4,0

дБ

КСВН входа и выхода

VSWR in/out



2,0/2,0



Фазовая неидентичность



±20

градусов

Напряжение питания 1

VDC+

26,0

30,0

В

Ток потребления по цепи питания 1

I+



6.0

А

Напряжение питания 2

VDC-

-9,5

-8,5

В

Ток потребления по цепи питания 2

I-



0,2

А



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

180,0 x 70,0 x 22,0

мм

макс

Масса

0,5

кг

макс

СВЧ соединители

3,5/1,52 (СРГ50-751ФВ) или SMA(f)





Вводы питания, модуляции, управления

Разъемы Harwin





Охлаждение

Внешний теплоотвод








Условное обозначение при заказе

Прибор УМ1535Б МКШУ.460871.030 ТУ

Документация

Техническое описание
