АО "Микроволновые системы"
Разработка и производство твердотельных модулей СВЧ

Мощные широкополосные СВЧ-усилители

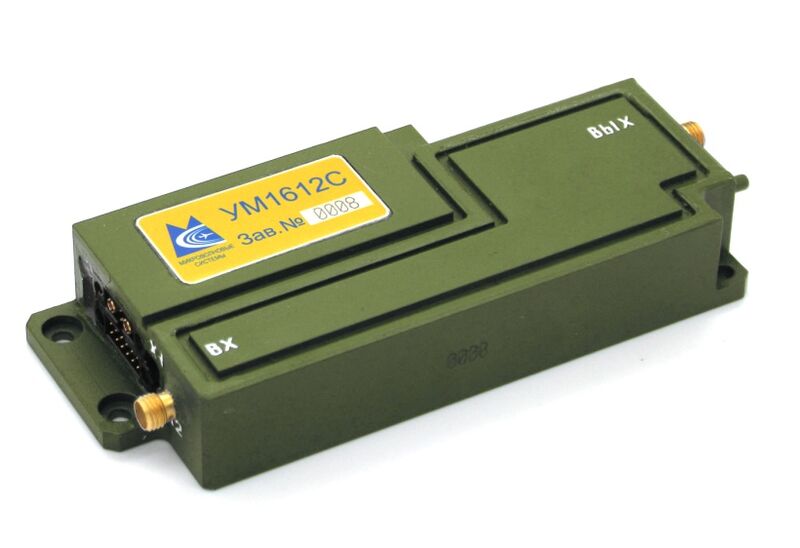

УМ1612C

Усилитель УМ1612С предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 2 до 8 ГГц. Прибор построен на основе современных GaAs и GaN транзисторов, монолитных интегральных схем, обеспечивает высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Прибор предназначен для различных промышленных применений: измерительная техника, системы связи и т.д.



Основные особенности

  • Мгновенная полоса 2 октавы
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0,9дБ ÷ 27,9 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Высокая надежность и стойкость к ВВФ





Электрические параметры при  T=25°C, VDC1+ =+27 В, VDC2+ =+9 В, VDC- = -9 В,  50 Ом

Параметры

Обозначение

УМ1612С

Ед. изм.

Мин.

Макс.

Рабочий диапазон частот

DF

2

8

ГГц

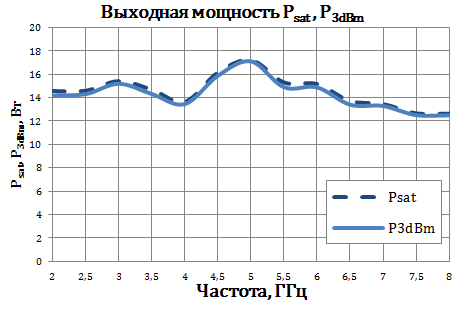

Выходная мощность при Рвх = 1 мВт в непрерывном режиме

Psat

12



Вт

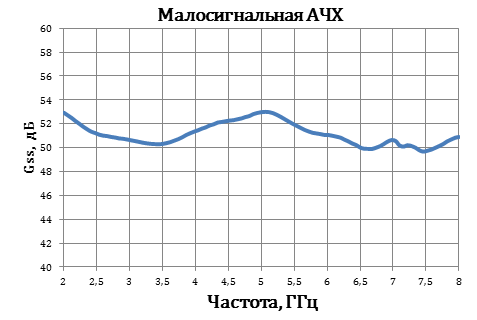

Коэффициент усиления в линейном режиме

Gss

46

56

дБ

Неравномерность АЧХ

DG



5,0

дБ

Изменение усиления в диапазоне -60…+60°C

DGt



±1,5

дБ

КСВН входа и выхода

VSWR in/out



<2,5



Напряжение питания 1

VDC1+

26,0

30,0

В

Ток потребления по цепи питания 1

I+



2,4

А

Напряжение питания 2

VDC2+

8,5

10

В

Ток потребления по цепи питания 2

I+



0,6

А

Напряжение питания 3

VDC-

-10

-8.6

В

Ток потребления по цепи питания 3

I-



<0,1

А

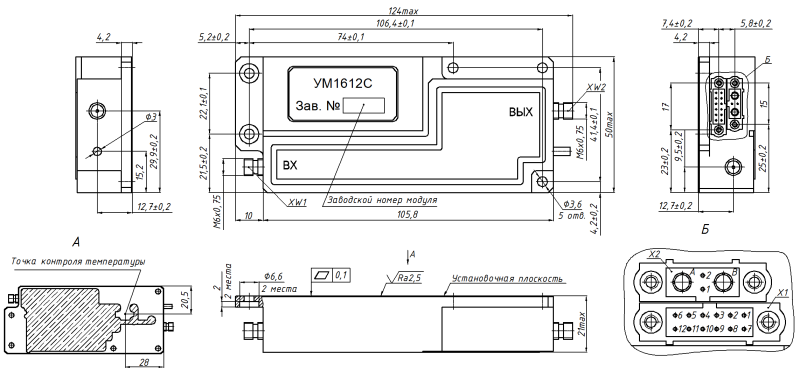

Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

УМ1612С

Габаритные размеры

124,0 x 50,0 x 21,0

мм

макс

Масса

<0,26

кг

макс

СВЧ соединители

3.5/1.52 (СРГ50-751ФВ) или SMA(f)





Вводы питания, модуляции, управления

Разъемы Harwin





Охлаждение

Внешний теплоотвод






Условное обозначение при заказе

Прибор УМ1612C МКШУ.468714.171 ТУ

Документация

Техническое описание
