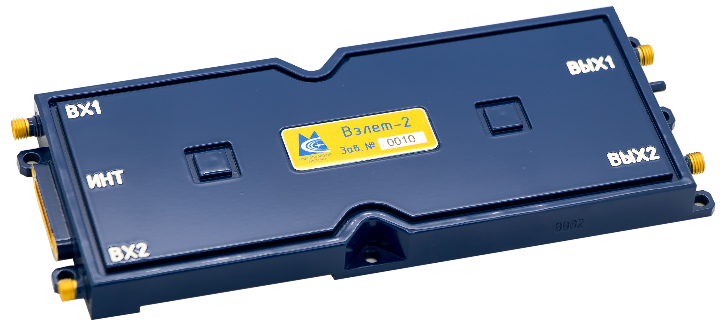

Взлет-2
4 – 12 ГГц / 16 Вт / 50 дБ
Взлет-2 – двухканальный широкополосный СВЧ усилитель мощности диапазона частот 4 – 12 ГГц с выходной мощностью 16 Вт, коэффициентом усиления 50 дБ и неравномерностью коэффициента усиления ±1.4 дБ. Взлет-2 построен на основе современной GaAs и GaN технологии и обеспечивает высокую надежность и стабильность параметров. Герметичная конструкция обеспечивает работу в условиях воздействия различных ВВФ.
Основные особенности
- Два канала усиления
- Выходная мощность каждого канала более 16 Вт
- Малые габариты и масса
- Цифровое 5-разрядное управление усилением (0.9дБ – 27.9дБ)
- Встроенные детекторы выходной мощности
- Встроенный скоростной модулятор питания (300 нс)
- Температурная компенсация усиления
Применение:
- Телекоммуникационные системы
- Измерительное оборудование
- Широкополосная радиотелеметрия
- Системы связи
- Волоконная оптика
Электрические параметры @ T=25°C, VDC =+27 В, Zs=ZL=50 Ом
|
Параметры |
Обозначение |
Мин. |
Тип. |
Макс. |
Ед. изм. |
|---|---|---|---|---|---|
|
Рабочий диапазон частот |
BW |
4 |
|
12 |
ГГц |
|
Выходная мощность насыщения |
Psat |
14 |
18 |
|
Вт |
|
Выходная мощность при Pвх= 3 dBm |
P3dBm |
14 |
17 |
|
Вт |
|
Коэффициент усиления в линейном режиме |
Gss |
45 |
50 |
55 |
дБ |
|
Неравномерность АЧХ |
DG |
|
±1.4 |
±2.0 |
дБ |
|
Изменение усиления в диапазоне -55…+60°C |
DGt |
|
|
5 |
дБ |
|
КСВН вход / выход |
VSWR In/Out |
|
1.7 / 1.5 |
2.0 / 2.0 |
|
|
Напряжения питания по цепям 1 / 2 / 3 |
VDC1/VDC2/VDC3 |
26 / 8,5 / -9,5 |
27 / 9 / -9 |
30 / 9.5 / -8.5 |
В |
|
Потребляемый ток @Psat по цепям 1 / 2 / 3 |
IDD1/IDD2/IDD3 |
|
|
6.8 / 7.8 / 0.4 |
A |
Параметры конструкции
|
Параметры |
Значения |
Ед. изм. |
Огранич. |
|---|---|---|---|
|
Габаритные размеры |
165 x 69.6 x 14 |
мм |
Макс. |
|
Масса |
0.33 |
кг |
Макс. |
|
СВЧ соединители |
СРГ50-751ИрФВ или SMA(f) |
|
|
|
Вводы питания, модуляции, управления |
ИНТ: Розетка 37 контактов, Micro-D, |
|
|
|
Охлаждение |
Внешний теплоотвод |
|
|

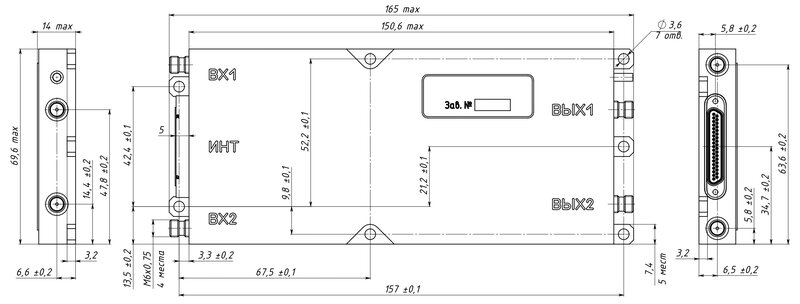

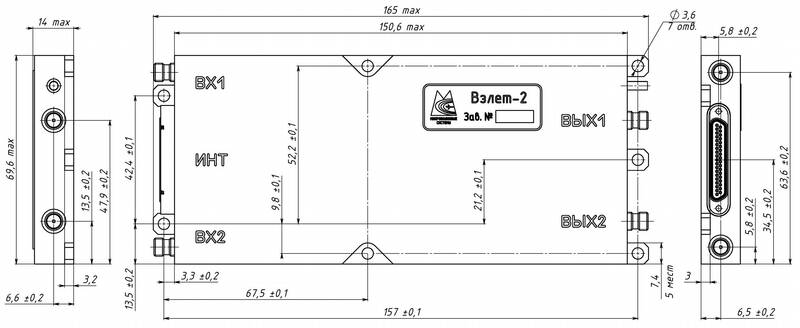

Габаритный чертеж
